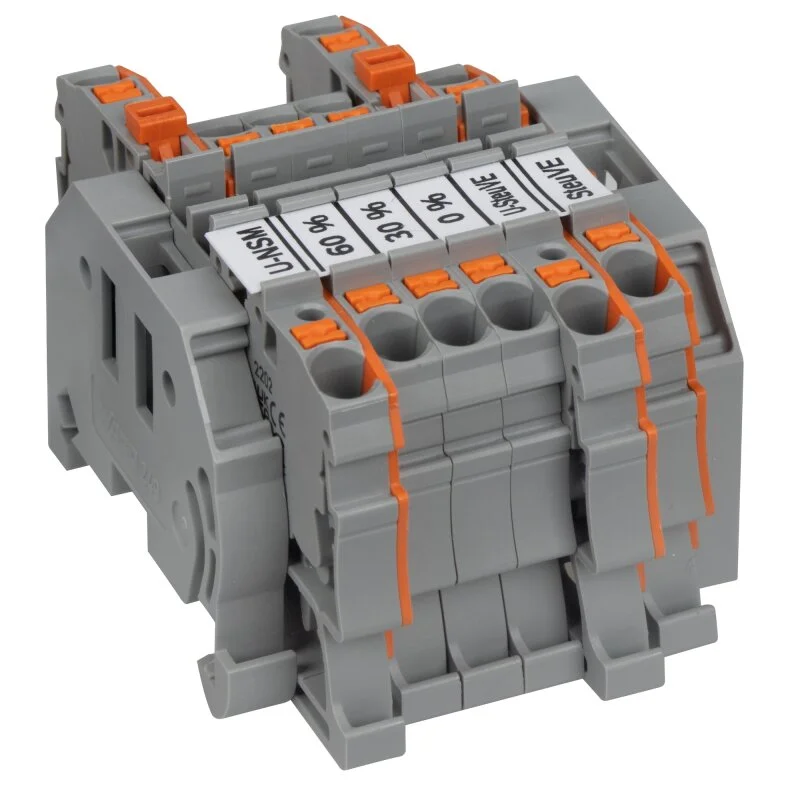

Steuersignal-Klemmleiste 821-510 nach §14a EnWG
Die Steuersignal-Klemmleiste 821-510 dient als Schnittstelle zwischen Steuerbox, Netzbetreiber und steuerbaren Verbrauchseinrichtungen nach §14a EnWG. Sie wird eingesetzt, wenn Schaltsignale für Wärmepumpen, Wallboxen, Klimageräte oder Stromspeicher normgerecht im Zählerschrank aufgelegt und weitergeführt werden müssen.
Die Ausführung entspricht DIN VDE 4100:2025-05 und ist für Anwendungen nach TAB Westnetz, TAB EWR Remscheid und vergleichbare Netzbetreiber-Vorgaben geeignet.
Typische Einsatzbereiche
- Steuerbox-Anbindung nach §14a EnWG
- Wärmepumpen und Wallboxen
- Steuerbare Verbrauchseinrichtungen über 4,2 kW
- Zählerschränke nach TAB Westnetz
- Anwendungen nach TAB EWR Remscheid
- Signalübergabe zwischen Netzbetreiber und Kundenanlage
Satzbestandteile
- 1x Abschluss- und Zwischenplatte 0,8 mm
- 1x Abschluss- und Zwischenplatte 1 mm
- Beschriftungsstreifen
- 4x 2-Leiter-Durchgangsklemmen mit Drücker, 2,5 mm²
- 2x 2-Leiter-Trenn- und Messklemmen mit Drücker
- 2x Endklammern
Technische Daten
| Artikelnummer | 821-510 |
| Ausführung | DIN VDE 4100:2025-05, §14a EnWG |
| Klemmstellen | 12 |
| Anzahl der Potentiale | 6 |
| Nennquerschnitt | 2,5 mm² |
| Anschlusstechnik | Push-in CAGE CLAMP® |
| Betätigung | Drücker |
| Abisolierlänge | 10–12 mm |
| Montageart | Tragschiene 35 |
| Breite | 46 mm |
| Höhe | 66,1 mm |
| Tiefe | 39,5 mm |
| GTIN | 4066966781502 |
Wofür wird eine Steuersignal-Klemmleiste benötigt?
Bei der Umsetzung von §14a EnWG müssen die Steuersignale der Steuerbox sauber im Zählerschrank aufgelegt und weitergeführt werden. Die Steuersignal-Klemmleiste schafft eine übersichtliche Übergabestelle zwischen Steuerbox, Relaisleiste, Koppelrelais und steuerbarer Verbrauchseinrichtung.
Dadurch lassen sich Schaltsignale eindeutig zuordnen, prüfen und bei Bedarf weiterverdrahten. Besonders bei Anwendungen mit Wärmepumpen, Wallboxen oder Energiemanagementsystemen sorgt die Klemmleiste für eine klare Trennung und saubere Installation.
Hinweis zum Netzgebiet
Die Steuersignal-Klemmleiste ist für TAB Westnetz, TAB EWR Remscheid und vergleichbare Anwendungen nach §14a EnWG vorgesehen. Ihr Netzgebiet ist nicht dabei? Dann sprechen Sie uns bitte an.
